▲ 雷达成像分为iSAR成像和SAR成像，其中，SAR成像包括目标的成像以及背景的加载。

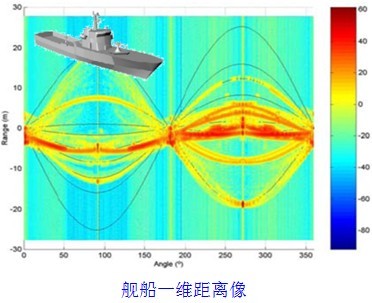

<案例1>舰船的一维距离像
计算在水平范围内，方位角360度范围内的一维距离像。计算频率为10GHz。
▲ 计算在水平面、方位角360度范围内的一维距离像。计算频率10GHz。

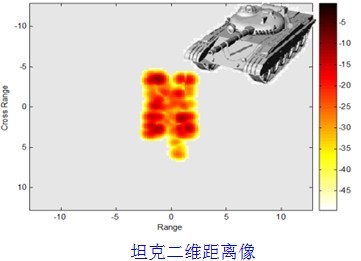

<案例2>坦克的二维距离像
塔克模型长度为5米，使用矩量法计算坦克的回波，进一步计算此坦克的二维距离像iSAR，计算频率为10GHz。
▲ 坦克模型长5米，计算此坦克的二维距离像iSAR，计算频率10GHz。
<案例3>F117在战场背景下的SAR成像
使用矩量法，首先计算出10GHz下F117雷达波照射下的散射回波，然后加载战场环境，得到F117和背景的SAR成像。
|
